Туристический столик раскладной своими руками

Ранее я делал складные табуреты. Теперь для полного комплекта решил делать туристский простой стол – раскладушку. Такой столик в сложенном виде выглядит, как небольшой фанерный чемоданчик. Проект конструкции стола включает в себя изготовление столешницы из фанеры. Этот материал обладает достаточной прочностью, и удельный вес его вполне приемлем для использования в качестве основного материала для такого варианта переносной мебели. Фанерный чемодан удобен в переноске, в багажнике автомобиля занимает немного места.

Для его изготовления подготовил инструменты и закупил необходимые материалы.

Инструмент

Так, как схема сборки мебели основывается на материалах из фанеры и деревянного бруса, то понадобился соответствующий инструмент:

• дрель;
• электролобзик;
• шуруповёрт;
• гаечный ключ на 6 мм;
• стамеска;
• уровень;
• рулетка, угольник, линейка, карандаш.

Материалы

Закупал материалы согласно, составленному мною списку:

• лист фанеры 140 х 70 х 1 см;
• брус 800 х 4 х 4 см – 1 шт.;
• пластиковая ручка – 1 шт.;
• замки для чемодана – 2 шт.;
• крепёж винт-шуруп 100 х 6 мм с захватом под гаечный ключ – 4 шт.;
• гайка – барашек ø 6 мм – 4 шт.;
• мебельные петли – 2 шт.;
• шурупы 30 мм – 30 шт.

Походную мебель решил сделать из двух складных столешниц размером 70 х 70 см каждая. Высоту ножек определил 60 см, чтобы они свободно помещались внутрь чемоданчика. В то же время, такая высота ножек должна обеспечивать комфортное положение человека, сидящего за столом на обычном стуле.

После того, как подготовка к сборке своими руками самодельного походного стола была завершена, приступил к пошаговому выполнению пунктов настоящей инструкции.

Пошаговая инструкция, как сделать туристический стол

1. Лист фанеры распилил электролобзиком на две части размерами 70 х 70 см.
2. Брус распилил на отрезки для подрамника: 70 см – 4 шт., 620 – шт., и для ножек 600 мм – 4 шт.
3. Из отрезков бруса 70 см и 62 см собрал 2 подрамника, соединив их шурупами в местах сопряжений.
4. Сверху на рамы уложил фанеру.
5. Листы фанеры с помощью шуруповёрта закрепил шурупами по периметру рам.
6. Стамеской сделал в тыльной стороне примыкания рам друг к другу углубления величиной 2 мм для мебельных петель.
7. Петли поместил в углубления и закрепил их шурупами.

1. В углах рам сделал дрелью 4 сквозных отверстия ø 6 мм.
2. В верхние концы ножек ввинтил гаечным ключом 4 винта-шурупа.
3. С одной стороны сбоку рамы закрепил шурупами пластиковую ручку.
4. В местах смыкания столешниц к рамам прикрепил шурупами чемоданные замки.
5. Винты-шурупы ножек просунул резьбовыми концами в угловые отверстия рам.
6. С внешней стороны резьбовые концы крепежа закрепил гайками-барашками.

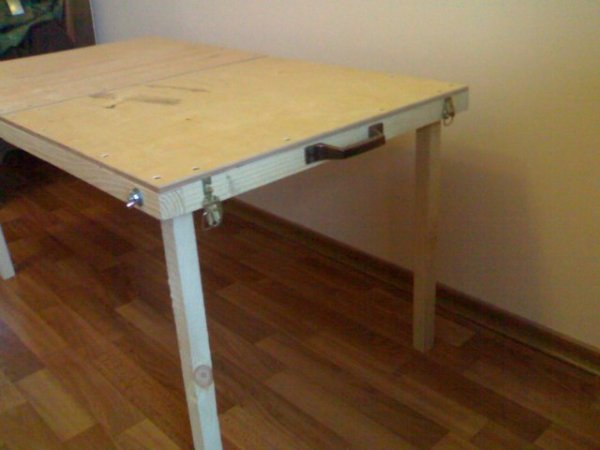

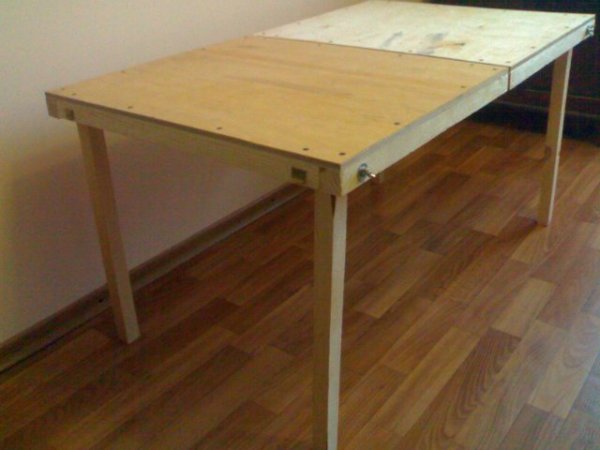

7. Поставил столик на ножки и уровнем проверил горизонтальность столешниц.

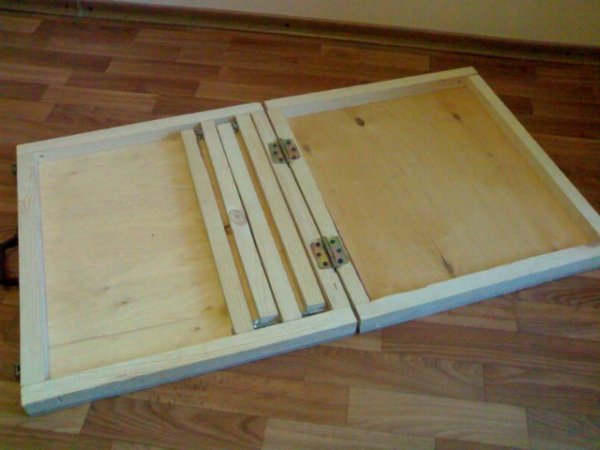

8. Затем снял ножки, уложил их внутрь столешниц раскладной мебели.

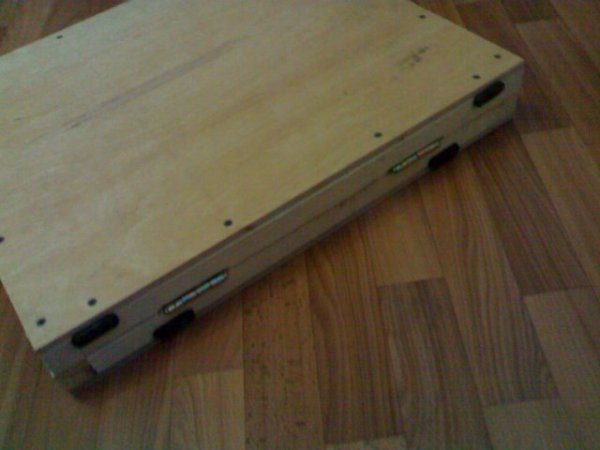

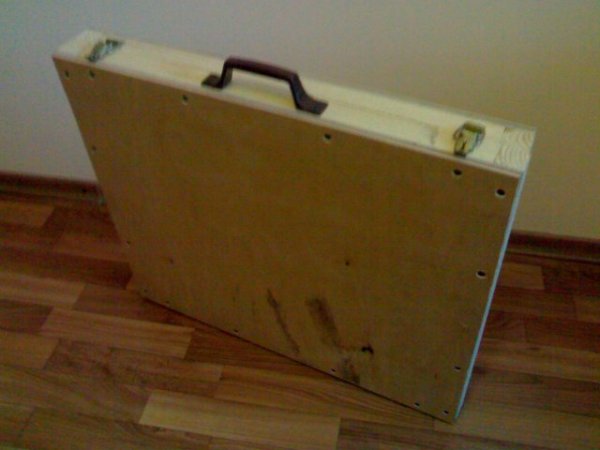

9. Столешницы сложил, замкнул замки. Столик принял походное положение.

Чтобы ещё раз убедиться в правильности сборки мебели для туризма, снова его собрал и проверил все узлы креплений. Вот, что получилось в итоге.

Стоимость материалов

По окончании работ подсчитал затраты на материалы для того чтобы изготавливать складную мебель:

• лист фанеры 140 х 70 х 0,9 см = 150 руб.;
• брус 800 х 4 х 4 см = 8 м х 110 руб. = 880 руб.;
• пластиковая ручка – 1 шт. = 15 руб.;
• замки для чемодана – 2 шт. = 20 руб.;
• крепёж винт-шуруп 100 х 8 мм с захватом под гаечный ключ – 4 шт. = 20 руб.;
• гайка – барашек ø 8 мм – 4 шт. х 2 руб. = 8 руб.;
• мебельные петли – 2 шт. – 10 руб.;
• шурупы 30 мм – 30 шт. в наличии.

Трудозатраты

На раскрой фанерного листа и нарезку бруса электролобзиком потратил 1 час. Сборка стола заняла 2 часа. Итого времени на изготовление своими руками раздвижного стола было потрачено в количестве 3 часов. Во время проведения работ использовал респиратор и защитные очки.

Для тех, кто имеет мало опыта в сборке мебели, будет полезно посмотреть соответствующее видео, а потом уже приступать к работе. Такая мебель будет незаменима для туриста, отправляющегося в поход для проведения пикника на природе.

Раскладной столик сделает отдых на природе более комфортным

Складной столик может сопровождать вас в туристическом походе, помогать принимать гостей на дачном участке, стать стендом на выставке или даже прилавком в магазине. Многофункциональная и полезная вещь, которую к тому же совсем необязательно покупать, а можно изготовить собственными руками. Я предлагаю 2 мастер-класса, как это сделать.

Мастер-класс №1: Сворачивающийся столик

Мобильный сворачивающийся в подобие свёртка стол отлично подойдёт и для пикника, и для торговли

Перед тем, как сделать складной столик своими руками, необходимо обзавестись всем необходимым:

Необходимые материалы и инструменты

Фото	Название
	Один круглый брусок, имеющий следующие размеры:

• Длина — 1200 мм;
• Диаметр — 20 мм

• Три паркетные доски 50 на 6 на 2000 мм;

• Одна паркетная доска 25 на 6 на 2000 мм

Четыре транспортировочных болта Четыре нарезные гайки-вставки из латуни Плоский нейлоновый шнур Монтажный степлер с шестимиллиметровыми скобами Ножовка по дереву Наждачная бумага Дрель со сверлами диаметрами 6 и 7 мм Молоток

Ход работ

Подготовив всё необходимое, приступаем к изготовлению сворачивающегося столика своими руками:

Изображение	Описание
	Распиливаем круглый брусок на 4 равные части
	Распиливаем паркетные доски так, чтобы в результате получилось:

• 10 отрезков шириной 50 мм и длиной 600 мм;
• 2 отрезка шириной 25 мм и длиной 600 мм

Зачищаем наждачной бумагой обрезанные края получившихся отрезков круглого бруска Зачищаем наждачной бумагой обрезанные края получившихся отрезков паркетных досок Подготавливаем нейлоновый шнур:

• Отрезаем от него два куска длиной по 600 мм;
• Опаливаем их края зажигалкой, чтобы не распускались

Выкладываем дощечки на ровной поверхности изнаночной стороной вверх, поместив между ними разделители одинаковой толщины Соединяем доски нейлоновым шнуром, отступив немного от края и фиксируя его с помощью степлера скобами Усиливаем крепление несколькими ударами молотка, если степлер оказался слабоват и не смог загнать скобы на достаточную глубину Вторым отрезком нейлонового шнура скрепляем доски с другой стороны и получаем в итоге почти готовую столешницу Сверлим отверстия в углах столешницы диаметром 6 мм Вставляем болты в получившиеся отверстия Устанавливаем поперечины:

• Укладываем вдоль закреплённых шнуров, отступив к краям столешницы, доски шириной 25 мм;
• Отмечаем проекции отверстий на них;
• Сверлим;
• Надеваем на болты

Подготавливаем ножки:

• Закрепляем в тисках один из четырёх круглых брусков;
• Семимиллиметровым сверлом сверлим в его торце отверстие глубиной 25 мм;
• Аналогичные действия проделываем с тремя оставшимися брусками

Устанавливаем в подготовленные отверстия латунные гайки-вставки Накручиваем ножки на болты, выступающие из поперечин Переворачиваем и ставим на ножки готовый к использованию столик После эксплуатации:

• Откручиваем ножки;
• Снимаем поперечины;
• Вынимаем болты и вкручиваем их в ножки, чтобы не потерять;
• Столешницу сворачиваем

Рекомендую под рассмотренную модель разборного столика сразу пошить или купить сумку. Тогда его транспортировка не будет доставлять проблем даже в походе.

Разборный сворачивающийся столик легко доставляется на место проведения пикника в подходящей по размерам сумке

Мастер-класс №2: Столик с подворачивающимися ножками

Следующий складной стол своими руками собирается из разъединяющейся на две части столешницы и подворачивающейся системы ножек, подобной той, которая устанавливается на походных стульях.

Плюсы такой конструкции:

• Высокая устойчивость и прочность;
• Отсутствие съёмных деталей.

Минусы:

• Более сложная инструкция изготовления;
• Некоторая потеря компактности. Сворачивающийся туристический столик, всё-таки, немного выигрывает в этом плане.

Необходимые материалы

Инструменты по большей части применяются те же, что и в вышеописанном варианте, поэтому не буду повторяться. А вот с материалами всё обстоит иначе, тут вам понадобятся:

Фото	Название
	Лист фанеры:

• Ширина — 600 мм;
• Длина — 700 мм;
• Толщина — 6 мм

Круглый брусок с сечением 24 мм и длиной 32 мм Брус с сечением 20 на 40 мм Саморезы

Вместо листа фанеры можно использовать уже готовую столешницу со старого стола. В таком случае проект выйдет ещё дешевле.

Ход работ

Рассмотрим, как сделать раскладной столик:

Изображение	Описание
	Делаем столешницу:

• Запиливаем углы фанеры;
• Закругляем их с помощью наждачной бумаги;
• Проводим посередине листа ровную линию;
• Распиливаем фанеру пополам согласно разметке

• Брус распиливаем на четыре заготовки по 460 мм;
• Закругляем получившиеся отрезки с одного края

• Сверлим в двух брусках на незакруглённых краях углубления;
• Вставляем в них кусок круглого бруса

Собираем внутренние ножки:

• Отрезаем два куска от того же бруса длиной по 720 мм;
• Закругляем на них оба края;
• Производим запилы на расстоянии 160 мм от нижних краёв и ещё одни на противоположной стороне выше на 50 мм;
• Вставляем в верхние запилы брусок;
• Прикручиваем его саморезами

Собираем внешние ножки:

• Они должны быть шире на две толщины бруса;
• Поперечный брусок крепится выше на уровне сделанного во внутренних ножках пропила

Вставляем внутренние ножки во внешние

• Высверливаем отверстие на высоте полметра;
• Соединяем сквозь них ножки болтами

Приделываем заготовленные ранее бруски к верхней части ножек, как показано на фото Устанавливаем обе половинки столешницы Шлифуем и лакируем все детали Тестируем готовый столик для пикника

Как видите, цена каждого из вариантов состоит по большей части исключительно из стоимости пиломатериалов. Если найти их в собственном хозяйстве, то столики могут получиться и вовсе бесплатные.

Заключение

Теперь вы знаете, как изготовить складной столик собственными руками. В итоге готовое изделие может выглядеть по-разному, иметь различные системы сборки. Выбирайте тот вариант, который вам наиболее предпочтителен.

Готовый раскладывающийся столик может использоваться не только в походе или на пикнике, но и в доме

Популярные статьи

Когда кто-кто начинает говорить о «приближении» туристического или рыболовного сезона – у нас это вызывает лишь улыбку. Заядлые туристы и рыболовы никаких сезонов не признают – хороша любая погода. Главное – желание. Посидеть с удочкой хоть над лункой во льду, хоть на зеленеющем берегу озера, разложить рядом закуску и горячительное – не на земле, понятно, и не на льду. Столик нужен непременно, причём компактный и лёгкий. И лучше всего сделать подобный походный столик своими руками.

Они продаются во множестве, но нам нужен:

Подходящий по размеру, а не стандартный.

Оптимальный размер в разложенном виде нам представился таким: длина 1000 мм, ширина 580 мм и высота 530 мм. В сложенном виде он похож на чемодан габаритами, соответственно: 580х500х80 мм. На рисунках виден черновой, необработанный вариант, а как его сделать – мы сейчас будем разбираться.

Список необходимых материалов .

Тут всё предельно просто, ведь мы делаем столик походный, не парадный. Поэтому берём фанеру 10-ти миллиметровой толщины и берёзовый брусок сечением 30х30 мм. Из фанеры выпиливаем две столешницы 500х580 мм, а брусок режем следующим образом:

• 500 мм – 8 штук, ножки стола и накладные части рамы под столешницу.
• 520 мм – 4 штуки, внутренние части рамы под столешницу.

Перечень фурнитуры для изготовления столика.

Поскольку фурнитуры и крепежа у нас самый минимум, купим их заодно, чтобы два раза в магазин не ходить:

• Саморезы 4х25 мм.
• Саморезы 4х50 мм.
• Петли – бабочки, с размахом 60х60 мм.
• Ножки мебельные набивные, пластиковые ("копыта") – 4 штуки.
• Мебельная железная ручка. Если есть ручка от старого саквояжа, складывающаяся, можно использовать её.
• Защёлки «чемоданные».Они продаются не в мебельной фурнитуре, а в отделе фурнитуры для кожгалантереи. Также можно использовать замочки, снятые с любого отслужившего чемоданчика или старой швейной машинки. Мы взяли с компактного кинопроектора.
• Мебельные винты (или болты, если уже есть в хозяйстве) 8х70 мм – 4 штуки.
• Гайки – барашки, соответственно М8 – 4 штуки.

Чтобы изготовить походный стол своими руками в черновом варианте – нужен самый минимум инструмента. Отдельными пунктами выделять его не станем – будем доставать из шкафа по мере необходимости.

Сборка складного походного столика.

Собираем рамы, стягивая их саморезами 4х50 мм, по одному на каждый угол. Во внешних частях рамы под них целесообразно просверлить сквозные отверстия диметром 5 миллиметров, чтобы не расщепить брусок. Такого крепежа для рам вполне хватит – основную нагрузку примет на себя фанерная столешница.

Её мы и прикручиваем к рамам саморезами 4х25 мм, также предварительно просверлив плоскость сверлом – пятёркой и зазенковав. Под винты (болты) сверлим в накладных частях рамы отверстия диаметром 8 мм, отступив по внутреннему углу 15х15 мм. Они должны совпадать с аналогичными отверстиями в ножках.

Прежде, чем ставить петли – бабочки, набиваем ножки так, как видно на картинке. Они не должны попадать друг на друга при разложенной столешнице – зачем дополнительная толщина? Петли также прикручиваем саморезами 4х25 мм, просто сложив вместе половинки стола. Сверлим под ручку – и столик в черновом варианте готов, но.

Прекрасно, что у нас всё совпало и так чудесно складывается и раскрывается. Этим процессом пока что можно наслаждаться лишь дома, в сухом, хорошо проветриваемом помещении. В таком виде наш столик выдержит две, максимум три экскурсии на природу. После придётся делать новый, что довольно обидно.

Вода присутствует везде и дружит с древесиной, только пока дерево цепляется корнями за землю. Разбухание, почернение и прочее – на деформированный столик даже банку для червей ставить противно. Поэтому мы его обработаем и заодно слегка укрепим.

До идеальной гладкости детали можно не шлифовать, главное – избавиться от потенциальных заноз. Зато промазывать и прокрашивать следует с примерным тщанием – дабы служил долго и исправно.

Для антигнилостной и антисептической обработки рекомендуем «пинотекс» и любые его производные. Им вы не только предохраните древесину и фанеру, но и затонируете стол в выбранный цвет – вариантов масса.

Торцы всех брусков и фанерных столешниц советуем перед окончательной лакировкой пропитать олифой. Для этого нужно нагреть олифу на водяной бане до максимальной текучести (не вздумайте делать это на открытом огне или кипятить её!), и буквально втереть её жёсткой кистью во все впитывающие воду грани. После этого хорошенько высушите все детали и приступайте к лакировке.

Лаком не нужно «обливать» поверхность – его тоже необходимо втирать. Лучше покрыть два-три раза. Вы уже поняли, как сделать походный столик, осталось осознать, что этот необходимый и удобный предмет будет действительно ходить с вами в многодневные походы. И никто не предложит ему водки с перцем или чаю с малиной, когда он заболеет – стол нужно одеть в непроницаемый «скафандр» заранее.

Соответствующим образом украшенный и обработанный, он прослужит вам много лет. И кстати: Внутрь него помещаются не только ножки. А жена в жизни не полезет искать заначку в чём-то настолько не гламурном.
